| 產品描述 |
|

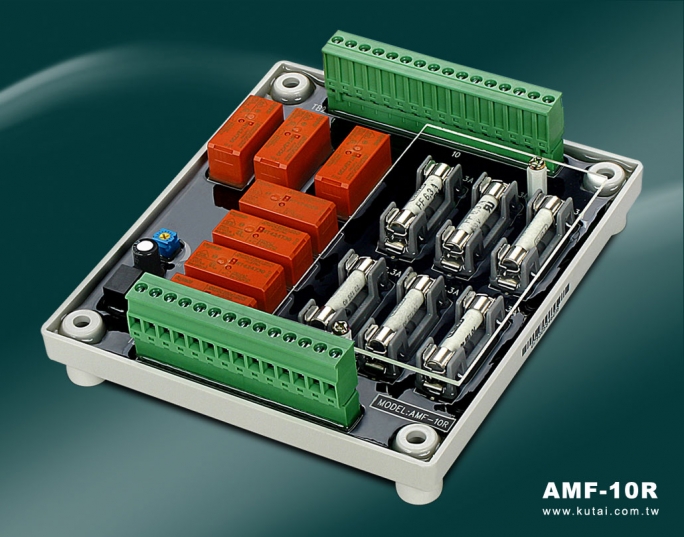

AMF模組化配線盤
本產品為AMF-10配件
|
|
| 產品特點 |
-
適用於可電氣操作機械保持式電源切換開關，連接市場上所有廠牌AMF控制模組時選配使用
-
採用可插拔式歐式端子連接切換開關與控制模組
-
採電路板設計以減少AMF配線維修工時
-
UL94-V0樹脂灌注，可適用於各種惡劣環境
-
內建常用電源與備用電源全相保護熔絲
-
內建切換時間可調功能，避免電源開關過載跳脫後可能重覆投入之危險
|
|
| 產品規格 |
|
熔絲 |
作用 |
熔絲電流 |
啟斷容量 |
|
F1 |
常用電源保護 |
6.3A |
50KA @ 500 VAC |
|
F2 |
常用電源保護 |
6.3A |
50KA @ 500 VAC |
|
F3 |
常用電源保護 |
6.3A |
50KA @ 500 VAC |
|
F4 |
備用電源保護 |
6.3A |
50KA @ 500 VAC |
|
F5 |
備用電源保護 |
6.3A |
50KA @ 500 VAC |
|
F6 |
備用電源保護 |
6.3A |
50KA @ 500 VAC |
|
連接器 |
功能 |
容量 |
|
TB1 |
連結至電源切換開關 |
300 VAC / 15A |
|
TB2 |
連結至AMF控制模組 |
300 VAC / 15A |
|
常用電源投入接點 |
常用電源投入信號 |
250 VAC / 7A |
|
備用電源投入接點 |
備用電源投入信號 |
250 VAC / 7A |
|
|
|

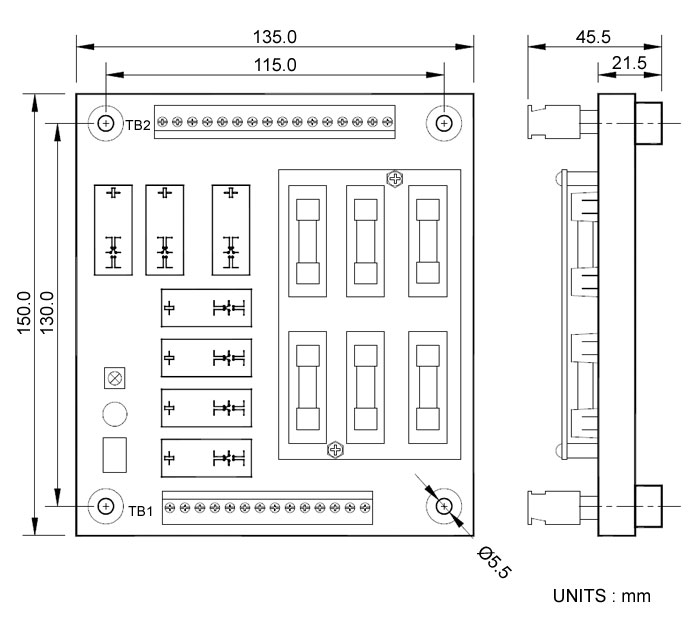

尺寸 |
150.0 x 135.0 x 45.5 mm |
|
重量 |
260 g ±2% |
|
|
|
|
