TCS2P125/TCS3P125

電子型錄(TCS2P125)
使用手冊(TCS2P125)
電子型錄(TCS3P125)
使用手冊(TCS3P125)

原廠零件號
TCS2P125/TCS3P125
製造商
固也泰/KUTAI
產品描述
雙投型電源切換開關

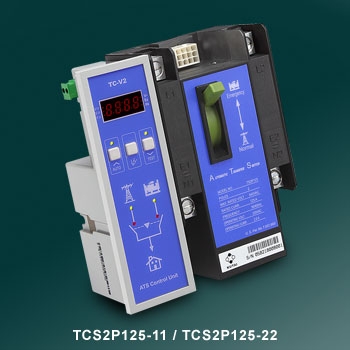

TCS2P125-11 / TCS2P125-22 (2 pole)
TCS3P125-11 / TCS3P125-22 (3 pole)

產品特點
  • 模組化以Plug-in連接器連結開關與控制模組
  • 瞬間激磁式切換開關,可手動及電動切換操作
  • 有中間OFF位置暫停,時間可依實際需求設定
  • 盤面配置一組四位數顯示器,顯示即時電壓與頻率
  • 控制模組可依需求固定於箱體內部或分離至面板
  • 圖示化介面顯示ATS投入與電源品質狀態
  • 提供正常電源與緊急電源高低電壓檢知功能
  • 可直接現場經由面板按鈕進行各項功能設定
  • 具ATS有載/無載定時自動測試功能
  • 所有材質均符合UL94-V0防火等級,安全性高
  • 特別適合一般住宅用與電信機站ATS系統使用
產品規格
TS2P125/TS3P125 自動切換開關
額定電壓 250 VAC
額定電流 125 Amp
額定頻率 50/60 Hz
切換方式 瞬間激磁機械保持
切換電流 3.0A @ 220V   /   6.0A @ 110V
構成極數 TCS2P125 : 2P
TCS3P125 : 3P
額定短時間電流 3.0 KA / 1 秒 @ 250 VAC
短路峰值電流 7.5 KA
適用負載類別 混合性負載(AC-33A*)
操作壽命 全載切換 6000 次以上
投入線圈動作電壓 TCS2P125-11 / TCS3P125-11 : 90~140 VAC
TCS2P125-22 / TCS3P125-22 : 180~270 VAC
操作等級 CNS14437 PC 級
TC-V2 自動切換開關控制模組
電壓過高設定 110~530 VAC (可調整)
電壓過高復歸 設定值 -10 VAC (不可調)
電壓過低設定 80~470 VAC (可調整)
電壓過低復歸 設定值 +10 VAC (不可調)
延時調整範圍 TDEN : 0~99 秒
TDNE : 0~99 秒
TDEC : 0~99 秒
TDES : 0~30 秒
TDOFF : 1~20 秒
常用電源投入繼電器 7A @ 250 VAC Max.
備用電源投入繼電器 7A @ 250 VAC Max.
遙控接點容量 6A @ 277 VAC   /   6A @ 28 VDC Max.
靜態消耗功率 < 1W
面板開孔尺寸 47.0 x 162.0 ± 0.5 mm
工作環境

操作溫度 -10~70°C
儲存溫度 -20~80°C
相對濕度 95% 以下
尺寸 & 重量

尺寸 TCS2P125 : 167.0 (H) x 151.4 (W) x 85.0 (D) mm
TCS3P125 : 167.0 (H) x 171.9 (W) x 85.0 (D) mm
重量 TCS2P125 : 1.6Kg ±2%
TCS3P125 : 1.8Kg ±2%
*IEC60947-6-1使用類別AC-33A :
1.   頻繁操作。
2.   電動機負載或包括電動機,電阻性負載及低於30%白熾燈之混合性負載。

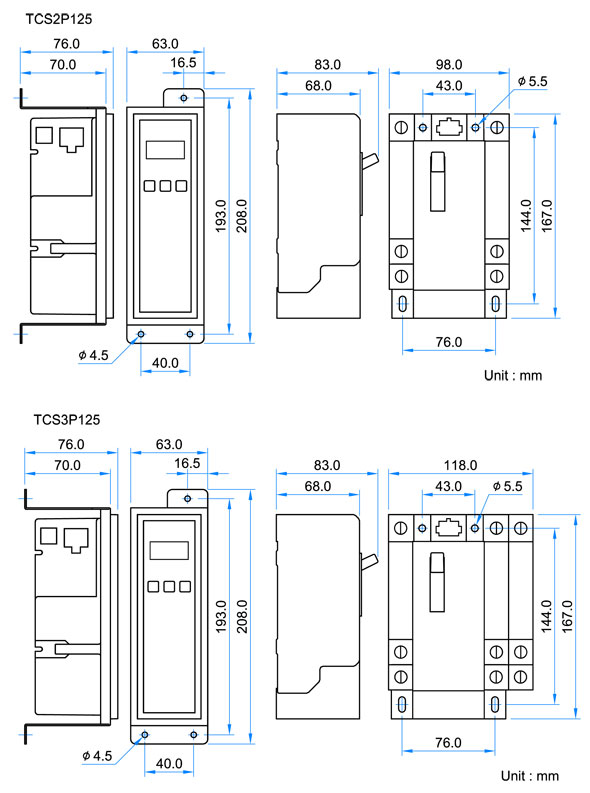

圖示與尺寸
