EA06

電子型錄
使用手冊

原廠零件號
EA06
製造商
固也泰/KUTAI
產品描述
自勵式無刷發電機自動電壓調整器 6 Amp
相容規格
Mecc Alte UVR6

*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±1%
  • 測量電壓 220~480 VAC
  • 額定頻率 50/60 Hz
  • 電源電壓 50~280 VAC
  • 具低頻、過勵磁保護
  • EMI電磁干擾抑止電路
產品規格
測量輸入電源 端子 1、2   3、4   5、6
可串接成Y或△接法
電壓 220~480 VAC 單相
頻率 50/60 Hz
電源輸入 電壓 50~280 VAC (1、2)
頻率 50/60 Hz
輸出電壓 63 VDC @ 220 VAC 輸入
輸出電流 連續6A 最大非連續為10秒內7A
電壓調整率 < ±1% (在引擎變動<4%時)
電壓建立 電源電壓5 VAC 25Hz以上
外部電壓調整 100K ohm 1/2 watt ±5%
消耗功率 最大 5 watt
EMI抑制 內建電源濾波器
低頻保護 可調範圍 42~62Hz
勵磁線圈電阻 直流電阻 10~100 ohm
過勵磁保護 25~55VDC @ 0.1~20秒
工作環境 操作溫度 -40~65°C
儲存溫度 -40~80°C
相對溼度 95%以下
震動 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
U/F : 低頻保護設定
AMP : 過勵磁設定
尺寸 150.0 x 114.7 x 35.2 mm
重量 520 g ±2%

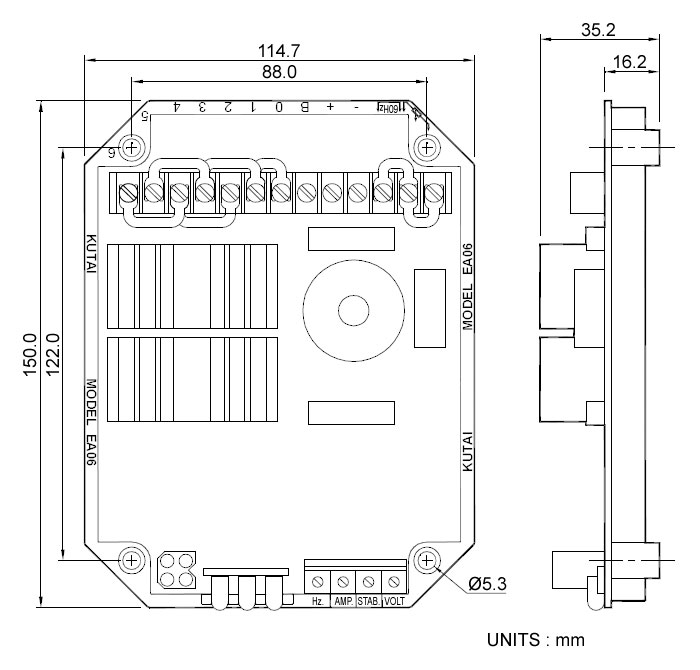

圖示與尺寸
