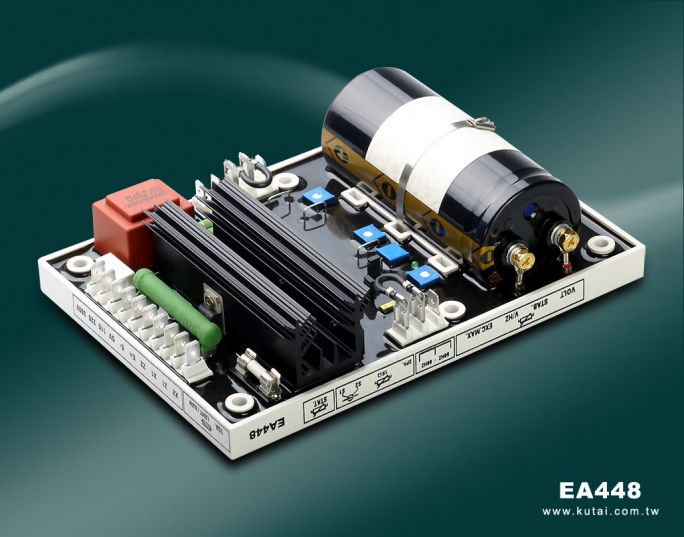

EA448

電子型錄
使用手冊

原廠零件號
EA448
製造商
固也泰/KUTAI
產品描述
AVR發電機自動電壓調整器 160 VDC 10 Amp
相容規格
 Leroy Somer R448, R449, R438,

AEM110RE016,

Olympian FG Wilson 922 124

*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±0.5%
  • 具LAM功能增加投載瞬間的穩定度
  • 以連接線選擇 50/60 Hz
  • 具低頻保護與過激磁電流限制功能
  • 可選擇單相或三相電壓檢測功能
  • 具緩慢起動功能可穩定初期電壓
  • 具兩段反應時間穩定調整
產品規格
測量輸入電源 端子 0-110V = 95~140V
端子 0-220V = 170~260V
端子 0-380V = 340~520V
頻率 50/60 Hz 以連接線選擇
電源輸入 電壓 40~150 VAC 三相
輸出電壓 最大 160 VDC @ 120 VAC 電源
輸出電流 最大 10A
電流補償 最大 7% @ P.F.=0.7
電壓調整率 < ±0.5% (引擎轉速變動在4%內)
電壓建立 在AVR輸入端子需剩磁電壓5 VAC以上
外部電壓調整 用1K ohm 1 watt電位器時為±10%
諧波輔助繞組 6~150 VAC (無載rms)
反應時間 0.3~1秒 @ ±20% 電壓變動
LAM 電壓下降比例 3.5~6.5V/Hz@220 VAC 由短路PIN選擇
工作環境 操作溫度 -40~60°C
儲存溫度 -40~85°C
相對溼度 95%以下
震動 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
V/HZ : 低頻保護
EXC.MAX : 磁場電流限制
STAT(DROP) : 電壓壓降調整
尺寸 203.0 x 153.0 x 60.5 mm
重量 970 g ±2%

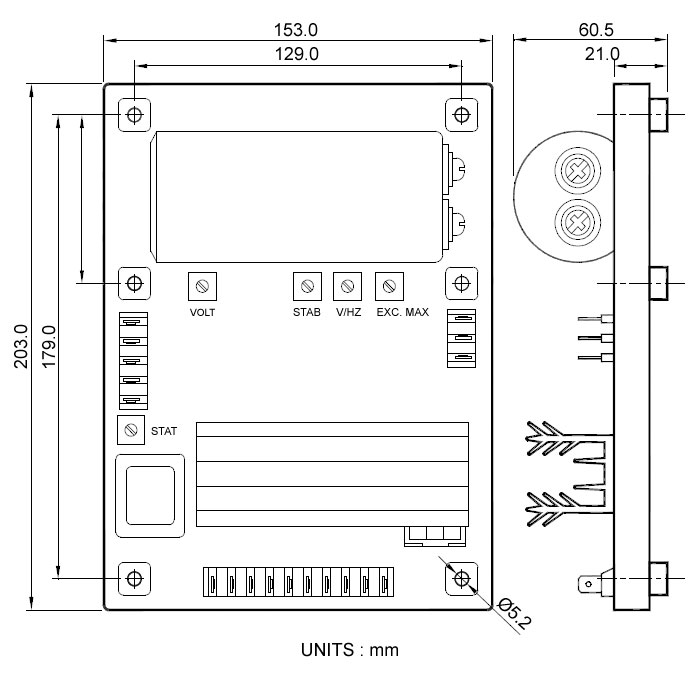

圖示與尺寸
