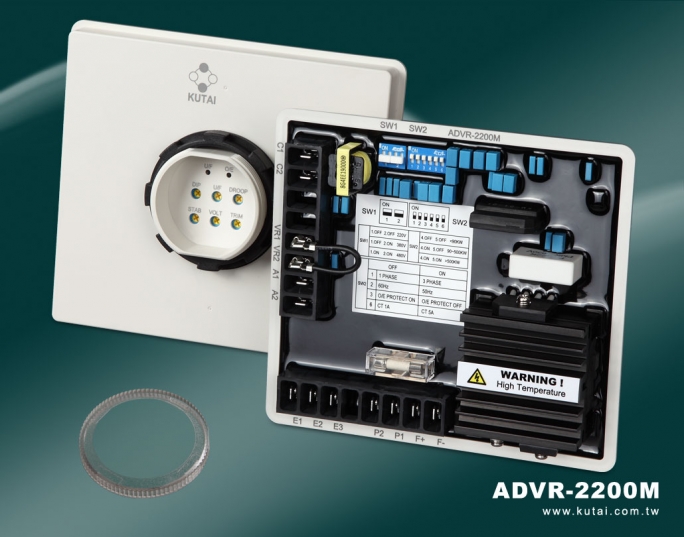

5 Amp類比/數位電壓調整器具單相/三相偵測適用於PMG發電機

Marathon DVR-2000

*內容述及其他製造商名稱以及型號，此敘述僅供參考之用，本產品並非原廠產品，但能與其相容。

• 電源輸入單相100 ~ 300 Vac @ 50 ~ 500 Hz
• 偵測電源輸入單相或三相180 ~ 660 Vac可調
• 電壓調整率 < +/- 0.5%
• 適用於220 ~ 600 Vac無刷式發電機
• 以指撥開關選擇 50/60 Hz
• 多重勵磁電源設計SHUNT、AUX、HARMONIC、PMG
• 具反時限過勵磁電壓、低頻保護、電壓緩慢建立功能
• 內建高遮斷容量保護熔絲
• 鎖牙式面板直接安裝設計，內部接線外部調整
• 通過測試標準EN61204-3:2001

偵測輸入	電壓 180 ~ 660 Vac 單相或三相 以指撥開關設定 頻率 50/60 Hz 以指撥開關設定
電源輸入	電壓 100 ~ 300 Vac 單相 50 ~ 500 Hz
磁場輸出	電壓 220 Vac輸入時最大125 Vdc 電流 連續5A，非連續為10秒內7A
勵磁場電阻	≧ 13 Ω @ 電源輸入110 Vac ≧ 25 Ω @ 電源輸入220 Vac
電壓調整率	< +/- 0.5% (引擎轉速變動在4%內)
電壓建立	在AVR輸入端子需剩磁電壓6 Vac以上
電流補償輸入	CT 1A或5A 最大 +/- 7% @ P.F +/- 0.7
消耗功率	最大 12 watt
EMI抑制	內建電磁干擾濾波器
過勵磁電壓保護	125 +/- 5 Vdc @ 220 Vac 反時限
外部電壓調整	+/- 5% 500 Ω 1 watt電位器 +/- 10% 1000 Ω 1 watt電位器
電壓緩慢建立時間	4秒
溫差穩定度	每°C變化，電壓漂移0.03%
類比電壓輸入	Un 0 ~ 25% @ 0 ~ 10 Vdc或+/- 5 Vdc
低頻保護(出廠設定值)	60 Hz系統轉折點為57 Hz 50 Hz系統轉折點為47 Hz
工作環境	操作溫度 -40 ~ 70 °C 儲存溫度 -40 ~ 85 °C 相對溼度 95%以下 震動 3G @ 100 ~ 2K Hz
特性調整鈕	VOLT : 調整電壓 STAB : 調整穩定度 U/F : 調整低頻保護轉折點 DROOP : 電壓下垂調整 TRIM : 類比電壓輸入比率調整 DIP : 低頻電壓下降比率調整 O/E LED : 過勵磁電壓保護指示燈 U/F LED : 低頻指示燈

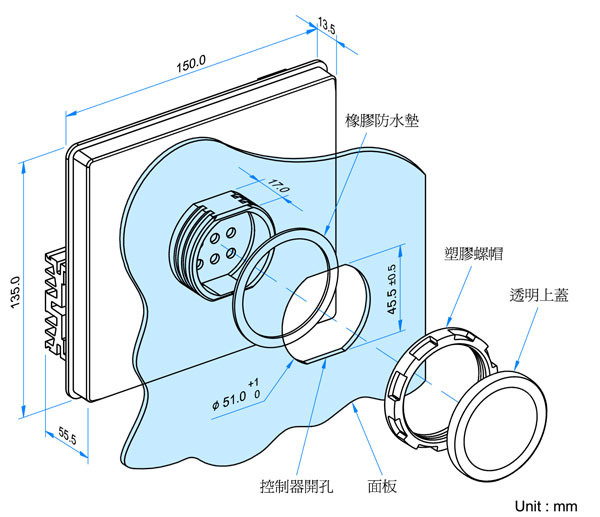

尺寸	150.0 (L) x 135.0 (W) x 55.5 (H) mm
重量	470 g +/- 2%
