ADVR-16
電子型錄
使用手冊
原廠零件號

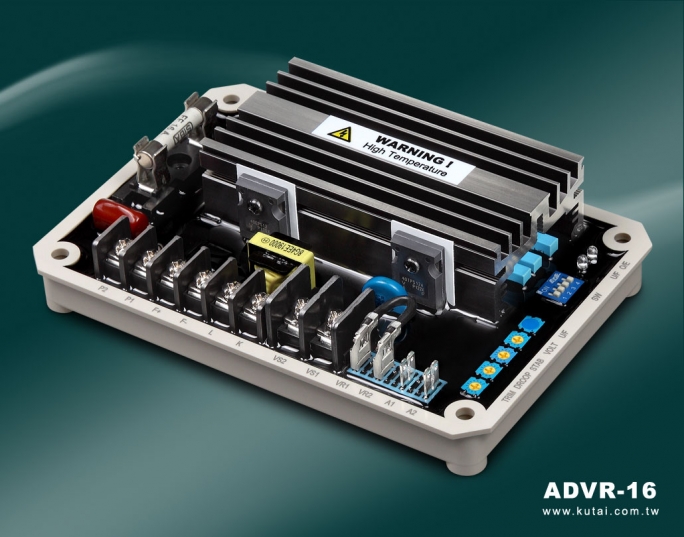

ADVR-16
製造商
固也泰/KUTAI
產品描述
泛用型16 Amp發電機自動穩壓器, 適用於並聯機組
相容規格
Mecc Alte*UVR6,
Marelli Motori* M40FA640A-MARK I,
Caterpillar*AVR
*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
電壓調整率 < ±0.5%
適用170~510 VAC無刷式發電機
可使用於並聯機組
16ADC大輸出電流
適用頻率 50/60 Hz
具反時限過勵磁電壓保護功能
具勵磁電源電壓過高保護功能
具低頻保護與電壓緩慢建立功能
具負載電流補償、類比電壓輸入功能
產品規格
偵測輸入
電壓 170~510 VAC 單相二線 以DIP指撥開關設定
頻率 50/60 Hz
電源輸入
電壓 60~300 VAC 單相二線
磁場輸出
電壓 240 VAC輸入時最大90 VDC
電流 連續16A,非連續為10秒內20A
電阻 最小 5 ohm
電壓調整率
< ±0.5% (引擎轉速變動在4%內)
電壓建立
在AVR輸入端子需剩磁電壓5 VAC以上
過勵磁電壓保護
最大 DCV 95% 20秒
外部電壓調整
用2K ohm 1 watt電位器時為±5%
消耗功率
最大 10 watt
溫差穩定度
每°C變化,電壓漂移0.03%
低頻保護範圍
55Hz @ 60Hz、45Hz @ 50Hz (可調整)
C.T電流補償輸入
1A或5A (可選擇)
類比電壓輸入
最大 ±5VDC ±10% @ ±3VDC
工作環境
操作溫度 -40~70°C
儲存溫度 -40~85°C
相對溼度 95%以下
震動 3.3G @ 100~2KHz
特性調整鈕
VOLT : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
DROOP : 調整電流補償壓降
TRIM : 調整類比電壓影響比例
尺寸
156.0 x 106.0 x 43.0 mm

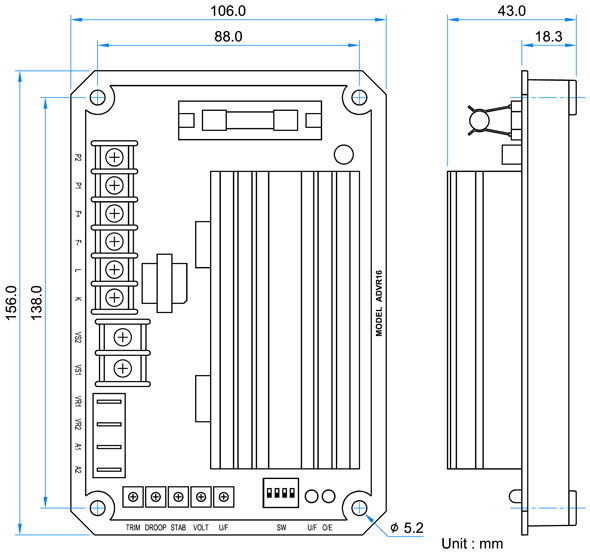

圖示與尺寸
