| 產品描述 |
|

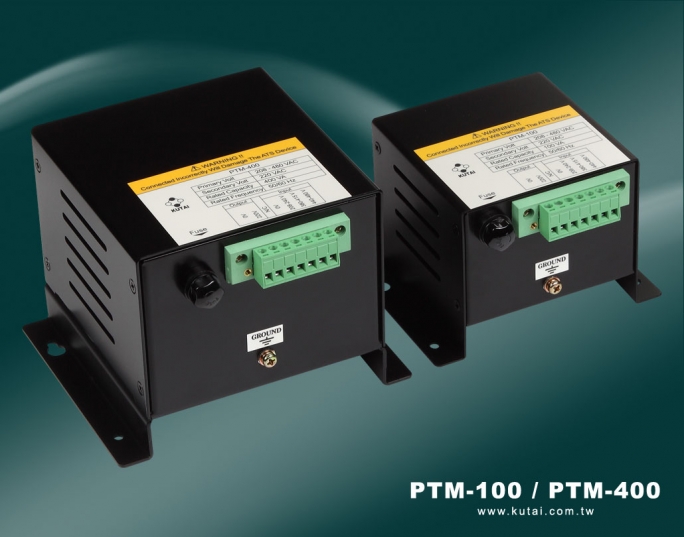

ATS電源自動切換開關變壓器模組 208-480 Vac
|
|
| 產品特點 |
-
適用於系統電壓208-480 Vac時選配使用
-
模組化設計，簡化ATS接線，減少配線維修工時
-
採可插拔式歐式端子連接
-
內建陶瓷管保護熔絲
-
自耦式變壓器設計，體積小
|
|
| 產品規格 |
|
品名 |
額定電流 |
容量 |
|
陶瓷保護熔絲 |
PTM-100 : 3.15A
PTM-400 : 6.3A |
1.5 KA @ 250 Vac |
|
歐式端子 |
18A |
@ 600 Vac |
|
品名 |
尺寸 |
長度 |
|
接地端子 |
M4 |
L10 |
|
一次側電壓 |
誤差範圍 |
通用電壓對照 |
|
208-240 Vac |
+/- 10% |
200 , 220 , 240 |
|
380-415 Vac |
+/- 10% |
380 , 400 , 415 |
|
440-480 Vac |
+/- 10% |
440 , 460 , 480 |
|
二次側電壓 |
誤差範圍 |
容量 |
|
220 Vac |
+/- 10% |
PTM-100 : 100 VA @ 50 / 60 Hz
PTM-400 : 400 VA @ 50 / 60 Hz |
|
|

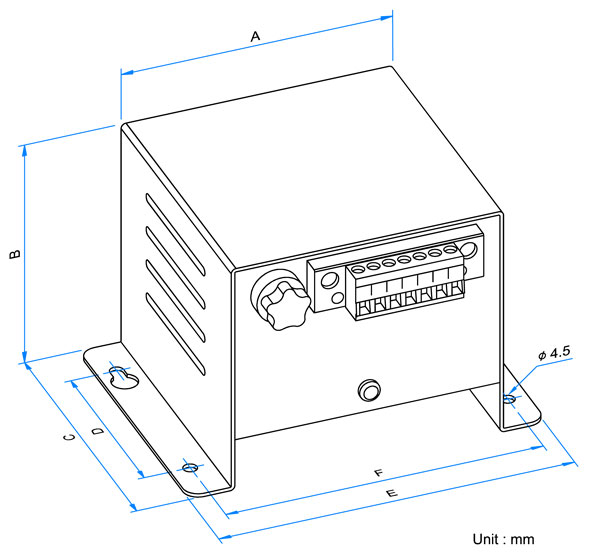

| 圖示與尺寸 |
|
|
A |
B |
C |
D |
E |
F |
尺寸 |
重量 |
|
PTM-100 |
90 |
80 |
90 |
60 |
118 |
105 |
118.0 (L) x 90.0 (W) x 80.0 (H) mm |
1.6 Kg +/- 2% |
|
PTM-400 |
114.5 |
103 |
120 |
79.5 |
142 |
127 |
142.0 (L) x 120.0 (W) x103.0 (H) mm |
4.1 Kg +/- 2% |
|
|
|
