BTS3BE0225 / BTS4BE0225


電子型錄

原廠零件號
BTS3BE0225 / BTS4BE0225
製造商
固也泰/KUTAI
產品描述
MCCB型基本切換開關
額定電流 225 Amp   額定電壓 100 ~ 600 Vac
產品特點
  • 具高短路啟斷容量與OCPD*1
  • 依據IEC60947-6-1 CB級國際規範及使用類別AC-33A製造*2
  • 以Plug-in連接器簡易連接控制電路
  • MCCB各具1a、1b輔助接點輸出
  • 以一體成形絕緣把手作手動切換
  • 以單向齒輪馬達驅動作電動切換
  • 負載跨接銅排採安全絕緣PVC扁型熱縮套管絕緣披覆
  • 具機械連鎖裝置以防止雙投入

說明:

  1. OCPD:Over current protection device,具過電流保護的裝置。
  2. IEC60947-6-1國際規範:
    • IEC60947-6-1 CB級定義: 此ATS具有過電流保護裝置,且其主接點有投入及啟斷短路電流的能力。
    • IEC60947-6-1使用類別AC-33A:
      1. 頻繁操作。
      2. 電動機負載或包括電動機,電阻性負載及低於30%白熾燈之混合性負載。
  3. BTS可為客戶量身打造,請告知規格與指定之MCCB廠牌,即可進行評估與規格確認。

額定電流及額定啟斷容量表
BTS型號 極數 額定電流 (A)
周圍溫度 40 °C
交流額定啟斷容量
Sym r.m.s (KA)   IEC 60947-2 Icu / Ics
重量 (Kg)
240V 380V 415V 440V 500V

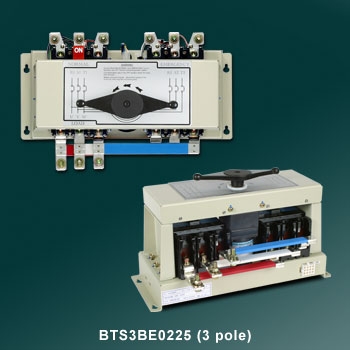

BTS3BE0225 3P 225 25 / 13 18 / 9 18 / 9 15 / 8 10 / 5 11

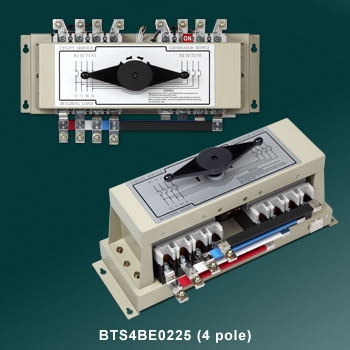

BTS4BE0225 4P 225 25 / 13 18 / 9 18 / 9 15 / 8 10 / 5 13.5

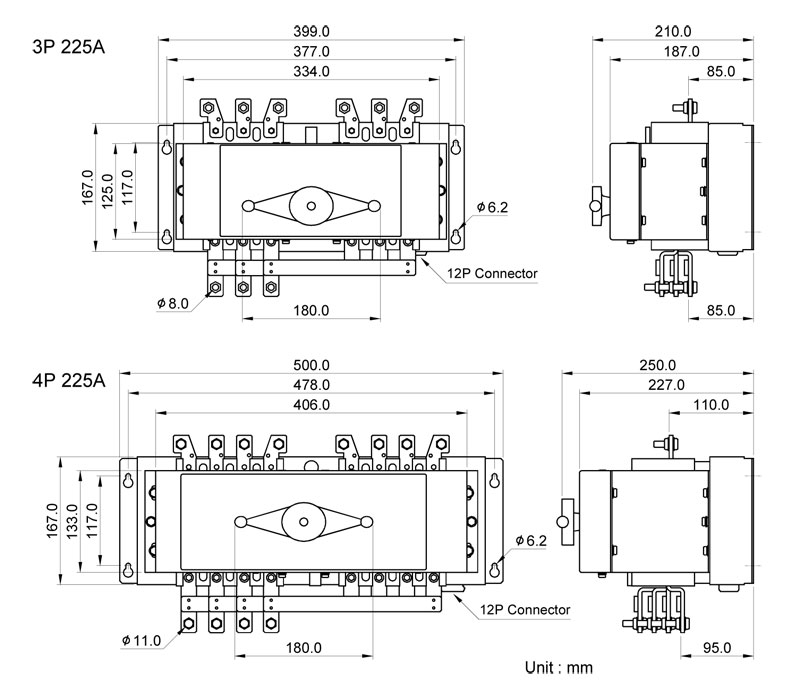

圖示與尺寸
