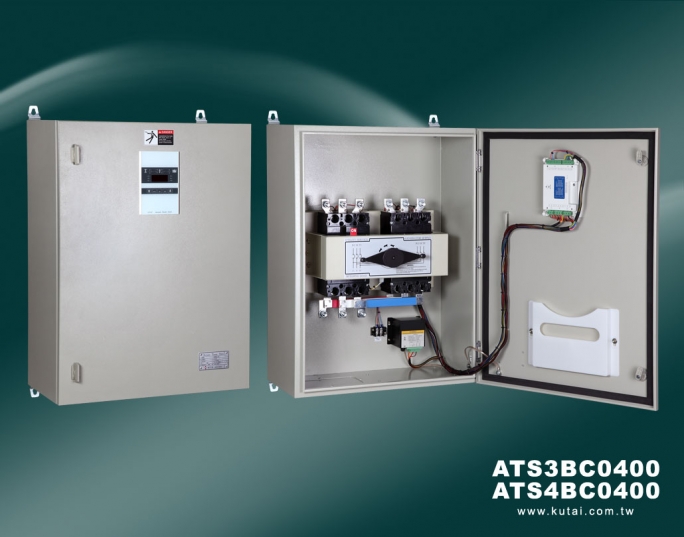

ATS3BC0400 / ATS4BC0400

電子型錄

原廠零件號
ATS3BC0400 / ATS4BC0400
製造商
固也泰/KUTAI
產品描述
ATS電源自動切換開關 400 Amp
產品特點
  • 首創ATS單元模組化設計,極便於安裝與維修*1
  • ATS-22觸控模組:監測與保護常用與備用側之電壓與頻率,並內建1~4周定時引擎自動運轉測試
  • PTM-100、PTM-400變壓模組:可依不同系統環境,簡易改變操作電壓
  • BTS基本切換開關:兼具高短路啟斷容量及OCPD*2
  • 設計耐高壓Plug-in連接器連結全部單元
  • 依據IEC60947-6-1 CB級國際規範及使用類別AC-33A製造*3
*1   KUTAI模組化ATS由外箱配合ATS-22、PTM模組與BTS等三個單元組成,各單元詳細規格請分別參考相關型錄與說明書。
*2   OCPD:Over current protection device,具過電流保護的裝置。
*3   IEC60947-6-1國際規範:
  1. IEC60947-6-1 CB級定義:此ATS具有過電流保護裝置,且其主接點有投入及啟斷短路電流的能力。
  2. IEC60947-6-1使用類別AC-33A:
    • 頻繁操作。
    • 電動機負載或包括電動機,電阻性負載及低於30%白熾燈之混合性負載。

額定電流及額定啟斷容量表
ATS型號 極數 額定電流 (A)
周圍溫度 40 °C
交流額定啟斷容量
Sym r.m.s (KA)   IEC 60947-2 Icu / Ics
240V 380V 415V 440V 500V
ATS3BC0400 3P 400 30 / 15 25 / 13 25 / 13 25 / 13 15 / 8
ATS4BC0400 4P 400 30 / 15 25 / 13 25 / 13 25 / 13 15 / 8

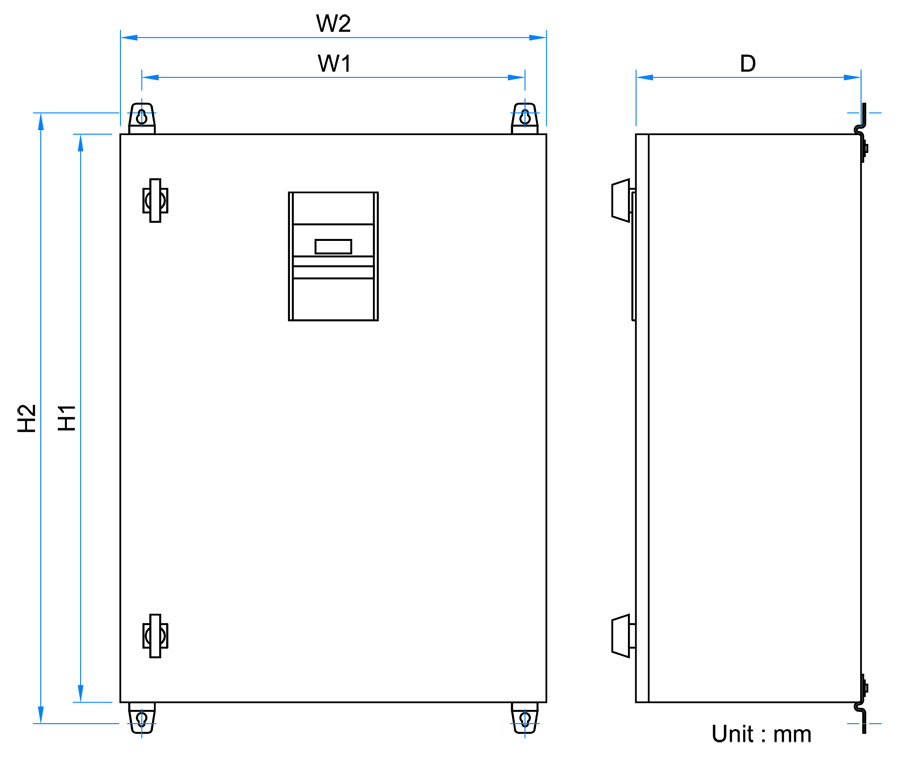

圖示與尺寸




外箱編號 CA-400 CA-4P400
H1 800 mm 850 mm
H2 860 mm 910 mm
W1 550 mm 650 mm
W2 600 mm 700 mm
D 317 mm 317 mm
厚度 1.6 mm 1.6 mm
固定型式 壁掛式 壁掛式
出線口 220 x 110 mm 左下一孔 220 x 110 mm 左下一孔
防塵防水等級 IP54 IP54
備註 粉體塗裝,可提供屋外防雨外箱及抽出式外箱
