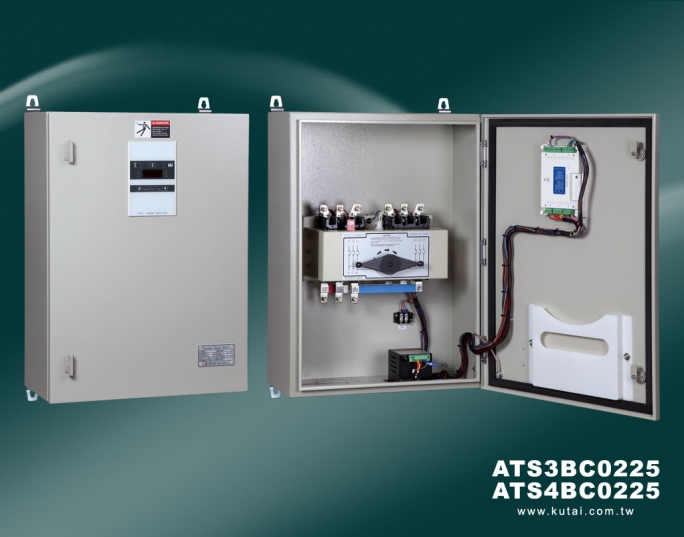

ATS3BC0225 / ATS4BC0225

電子型錄

原廠零件號
ATS3BC0225 / ATS4BC0225
製造商
固也泰／KUTAI
產品描述
ATS電源自動切換開關 225 Amp
產品特點
  • 首創ATS單元模組化設計，極便於安裝與維修*1
  • ATS-22觸控模組：監測與保護常用與備用側之電壓與頻率，並內建1~4周定時引擎自動運轉測試
  • PTM-100、PTM-400變壓模組：可依不同系統環境，簡易改變操作電壓
  • BTS基本切換開關：兼具高短路啟斷容量及OCPD*2
  • 設計耐高壓Plug-in連接器連結全部單元
  • 依據IEC60947-6-1 CB級國際規範及使用類別AC-33A製造*3
*1   KUTAI模組化ATS由外箱配合ATS-22、PTM模組與BTS等三個單元組成，各單元詳細規格請分別參考相關型錄與說明書。
*2   OCPD：Over current protection device，具過電流保護的裝置。
*3   IEC60947-6-1國際規範：
  1. IEC60947-6-1 CB級定義：此ATS具有過電流保護裝置，且其主接點有投入及啟斷短路電流的能力。
  2. IEC60947-6-1使用類別AC-33A：
    • 頻繁操作。
    • 電動機負載或包括電動機，電阻性負載及低於30%白熾燈之混合性負載。
額定電流及額定啟斷容量表
ATS型號 極數 額定電流 (A)
周圍溫度 40 °C		 交流額定啟斷容量
Sym r.m.s (KA) 　 IEC 60947-2 Icu / Ics
240V 380V 415V 440V 500V
ATS3BC0225 3P 225 25 / 13 18 / 9 18 / 9 15 / 8 10 / 5
ATS4BC0225 4P 225 25 / 13 18 / 9 18 / 9 15 / 8 10 / 5

圖示與尺寸




外箱編號 CA-225 CA-400
H1 700 mm 800 mm
H2 760 mm 860 mm
W1 465 mm 550 mm
W2 515 mm 600 mm
D 252 mm 317 mm
厚度 1.6 mm 1.6 mm
固定型式 壁掛式 壁掛式
出線口 150 x 90 mm 左下一孔 220 x 110 mm 左下一孔
防塵防水等級 IP54 IP54
備註 粉體塗裝，可提供屋外防雨外箱及抽出式外箱
