EA63-4

電子型錄
使用手冊

原廠零件號

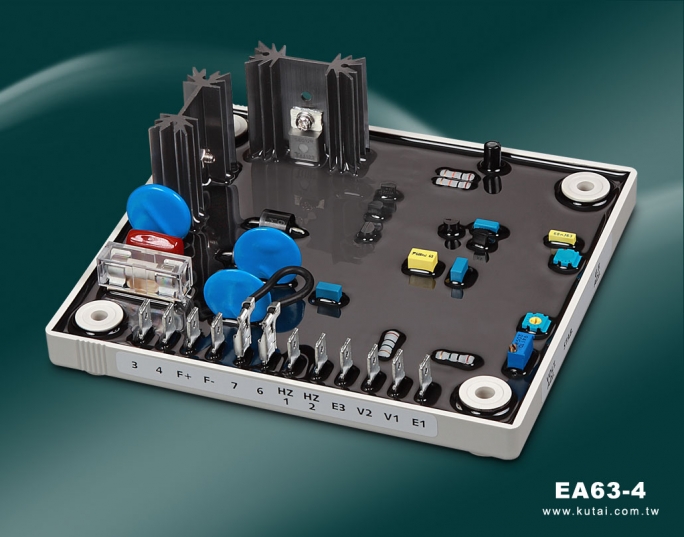

EA63-4
製造商
固也泰/KUTAI
產品描述
AVR發電機自動電壓調整器 63 VDC 4 Amp
相容規格
Basler AVC63-4A

*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±1%
  • 以跨接線選擇單相120/240 VAC偵測電壓
  • 以跨接線選擇 50/60 Hz
  • 具低頻保護與EMI抑制電路功能
  • 可調整電壓,穩定度與低頻保護設定
  • 具高遮斷容量熔絲保護
產品規格
偵測與電源輸入 電壓 120(90~130)/240(180~260)VAC 單相二線 以指撥開關選擇
頻率 45~65Hz
偵測輸入 電壓 120(95~139)/240(190~277)VAC 單相二線 以跨接線選擇
頻率 50/60 Hz 以跨接線選擇
電源輸入 電壓 95~139VAC ±10% 單相二線
磁場輸出 電壓 最大 63 VDC
電流 連續4A,非連續60秒內7A , 10秒內9A
電阻 最小 15 ohm 最大 100 ohm
電壓調整率 < ±1% (引擎轉速變動在4%內)
電壓建立 在AVR輸入端子需剩磁電壓5 VAC以上
外部電壓調整 用10K ohm 1 watt電位器時為±15%
消耗功率 最大 15 watt
EMI抑制 內建電磁干擾濾波器
溫差穩定度 每°C變化,電壓漂移0.05%
低頻保護 轉折點可調範圍 45~55Hz
過激磁自動關閉 激磁電壓超過95VDC±5% , 則經延遲時間後自動關閉
工作環境 操作溫度 -40~60°C
儲存溫度 -40~85°C
相對溼度 95%以下
震動 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性調整鈕 VOLT ADJ : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
撞擊 可承受X,Y,Z任一軸達20G
尺寸 140.0 x 125.0 x 48.0 mm
重量 280 g ±2%

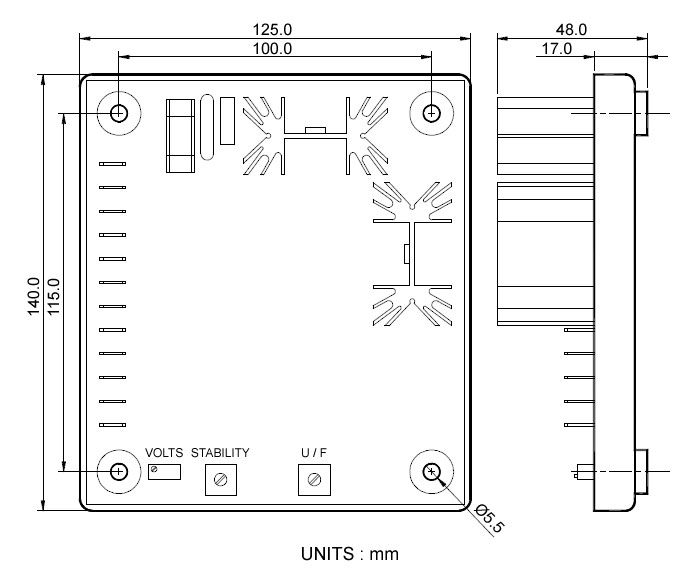

圖示與尺寸
