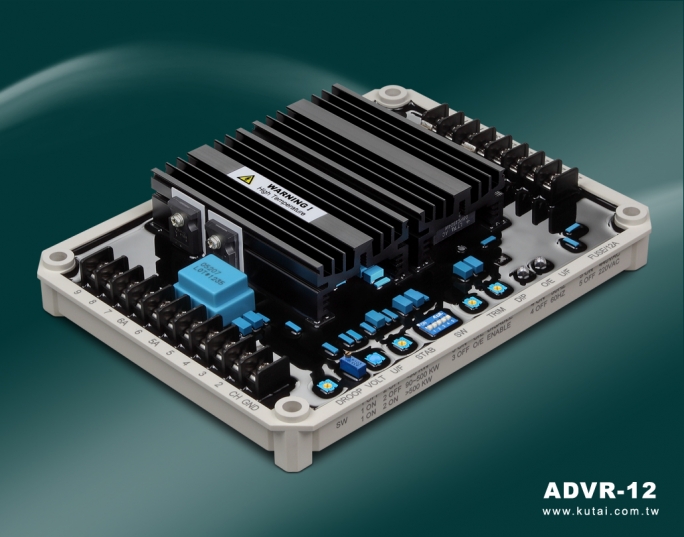

ADVR-12
電子型錄
使用手冊
原廠零件號
ADVR-12
製造商
固也泰/KUTAI
產品描述
泛用型單相偵測12 Amp自動穩壓器適用自勵, 輔助電源, PMG無刷式發電機
產品特點
電壓調整率 < ±0.5%
適用於220/380/440/480 VAC無刷式發電機
以指撥開關選擇 50/60 Hz
多重勵磁電源設計SHUNT、AUX、PMG
具反時限過勵磁電壓保護功能
具低頻保護與電壓緩慢建立功能
具單相偵測及單相或三相電源輸入
具高遮斷容量熔絲保護功能
產品規格
偵測輸入
電壓 180~520 VAC 單相 以DIP指撥開關設定
頻率 50/60 Hz 以JUMPER設定
電源輸入
電壓 100~300 VAC 單相或三相
磁場輸出
電壓 220 VAC輸入時最大125VDC
電流 連續12A,非連續為10秒內25A
電阻 最小 10 ohm 最大 100 ohm
電壓調整率
< ±0.5% (引擎轉速變動在4%內)
電壓建立
在AVR輸入端子需剩磁電壓6VAC以上
過勵磁電壓保護
125±5VDC @ 220 VAC反時限
外部電壓調整
10K ohm 1 watt電位器
消耗功率
最大 8 watt
電壓緩慢建立時間
4秒
EMI抑制
內建電磁干擾濾波器
溫差穩定度
每°C變化,電壓漂移0.03%
低頻保護(出廠設定值)
60Hz系統轉折點為55Hz
50Hz系統轉折點為45Hz
工作環境
操作溫度 -40~70°C
儲存溫度 -40~85°C
相對溼度 95%以下
震動 3G @ 100~2KHz
特性調整鈕
VOLT : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
DROOP : 電壓下垂調整
TRIM : 類比電壓輸入比率調整
DIP : 低頻電壓下降比率調整
O/E
LED
: 過勵磁電壓保護指示燈
U/F
LED
: 低頻指示燈
尺寸
214.0 x 163.0 x 45.7 mm
重量
1130 g ±2%

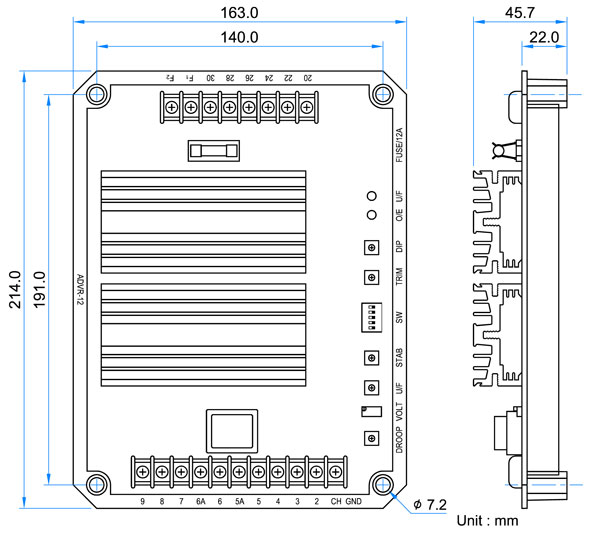

圖示與尺寸
