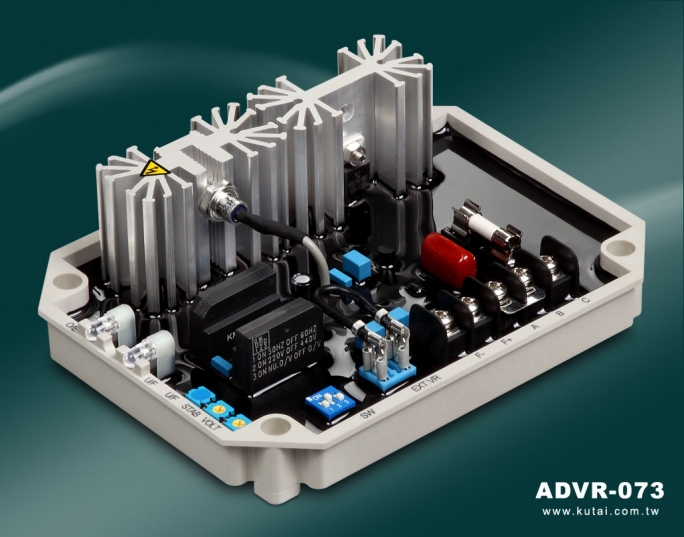

ADVR-073

電子型錄
使用手冊

原廠零件號
ADVR-073
製造商
固也泰／KUTAI
產品描述
泛用型7 Amp發電機自動電壓調整器
相容規格
 Basler KR7,

Airman DST-100-2,

Markon 36245, MD1C,

Petrus 265-06S

 *內容述及其他製造商名稱以及型號，此敘述僅供參考之用，本產品並非原廠產品，但能與其相容。
產品特點
  • 電壓調整率 < +/- 0.5%
  • 適用於220/380/440/480 Vac無刷式發電機
  • 以指撥開關選擇 50/60 Hz
  • 體積小、重量輕、耐候性強
  • 具過勵磁電壓保護功能
  • 具低頻保護與電壓緩慢建立功能
  • 具EMI抑制電路功能
  • 具高遮斷容量熔絲保護功能
產品規格
偵測輸入 電壓 170 ~ 520 Vac 單相二線 以DIP指撥開關設定
頻率 50/60 Hz 以DIP指撥開關設定
電源輸入 電壓 100 ~ 300 Vac 單相二線
磁場輸出 電壓 220 Vac輸入時最大63 Vdc
電流 連續7A，非連續為10秒內15A
電阻 最小 9 ohm 最大 100 ohm
電壓調整率 < +/- 0.5% (引擎轉速變動在4%內)
電壓建立 在AVR輸入端子需剩磁電壓5 Vac以上
過勵磁電壓保護 78 +/- 5 Vdc @ 220 Vac 5秒
外部電壓調整 用1K ohm 1 watt電位器時為 +/- 7%
消耗功率 最大 8 watts
電壓緩慢建立時間 3秒
EMI抑制 內建電磁干擾濾波器
溫差穩定度 每°C變化，電壓漂移0.03%
低頻保護(出廠設定值) 60 Hz系統轉折點為55 Hz
50 Hz系統轉折點為45 Hz
工作環境
操作溫度 -40 ~ 70 °C
儲存溫度 -40 ~ 85 °C
相對溼度 95%以下
震動 3Gs @ 100 ~ 2 KHz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
U/F : 調整低頻保護轉折點
O/E LED : 過勵磁電壓保護指示燈
U/F LED : 低頻指示燈
尺寸 150.0 x 115.0 x 51.0 mm
重量 440 g +/- 2%

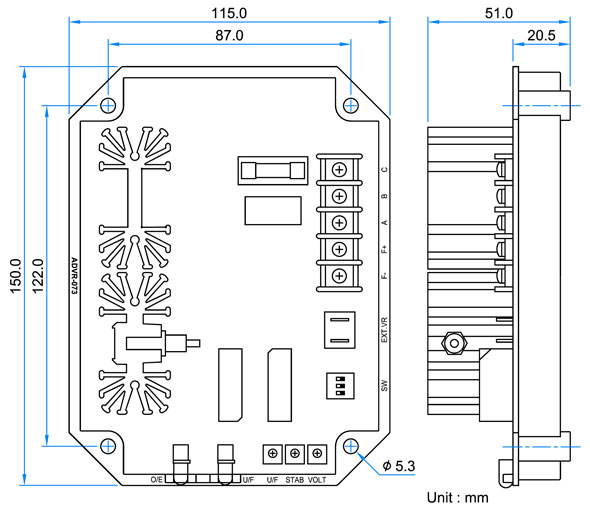

圖示與尺寸
