EA08A

電子型錄
使用手冊

原廠零件號
EA08A
製造商
固也泰/KUTAI
產品描述

單相全諧波或諧波+基本波或永磁式(PMG)無刷發電機自動電壓調整器

相容規格

 Leroy Somer R448/R449/R438,

Caterpillar VR3,

Marathon DVR2000/SA465-2


*內容述及其他製造商名稱以及型號,此敘述僅供參考之用,本產品並非原廠產品,但能與其相容。
產品特點
  • 電壓調整率 < ±1%
  • 內部可選擇三種額定電壓 110/220/380 VAC
  • 諧波頻率 40~500 Hz
  • 諧波(諧波+基波)電壓範圍 25~300 VAC
  • 最大電流輸出 8 Amp
  • 具低頻保護功能
  • 兩段穩定範圍調整
  • 脈波寬度調變(PWM)直流輸出
產品規格
偵測輸入 端子 0-110V = 95~135V
端子 0-240V = 180~250V
端子 0-400V = 360~515V
頻率 : 50/60 Hz 單相
磁場輸出 電壓 : 最大 150 VDC @ 220 VAC 諧波電源
電流 : 連續 8A, 最大 10 秒內 12A
電阻 : 最小 10 Ohm 最大 100 Ohm
電壓調整率 < ±1% (引擎轉速變動在 4% 內)
電壓建立 在 AVR 輸入端子需剩磁電壓 5 VAC 以上
外部電壓調整 用 1 K Ohm 1 watt 電位器時為 ±10%
EMI抑制 內建電磁干擾濾波器
低頻保護 U/F旋鈕 42~62 Hz
電流補償C.T N:5A 或 N:1A
無載諧波(諧波+基波) 電壓須大於 40 VAC
滿載諧波(諧波+基波) 電壓須小於 250 VAC 40/500 Hz 單相
工作環境 操作溫度 : -40~60°C
儲存溫度 : -40~85°C
相對溼度 : 95% 以下
振動 : 1.5G @ 5~30Hz , 5.0G @ 30~500Hz
特性調整鈕 VOLT : 調整電壓
STAB : 調整穩定度
V/HZ : 低頻保護
DROOP : 電壓低垂調整
TRIM : 電壓修整
U/F DIP : 電壓/頻率 比例調整
尺寸 150.0 (L) x 135.0 (W) x 55.3 (H) mm
重量 480g ±2%
*以上規格會因產品的研究改進工作而有所不同,恕不另行通知。

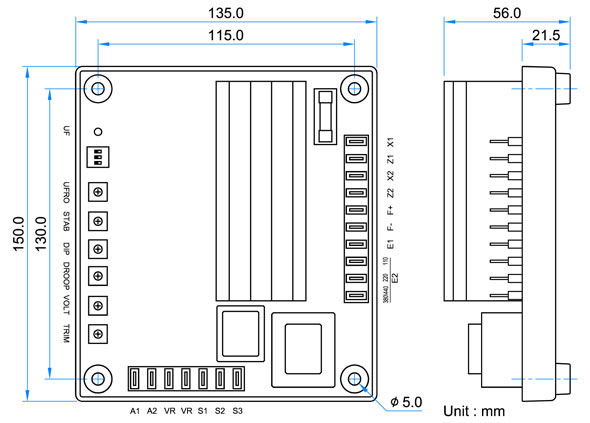

圖示與尺寸
